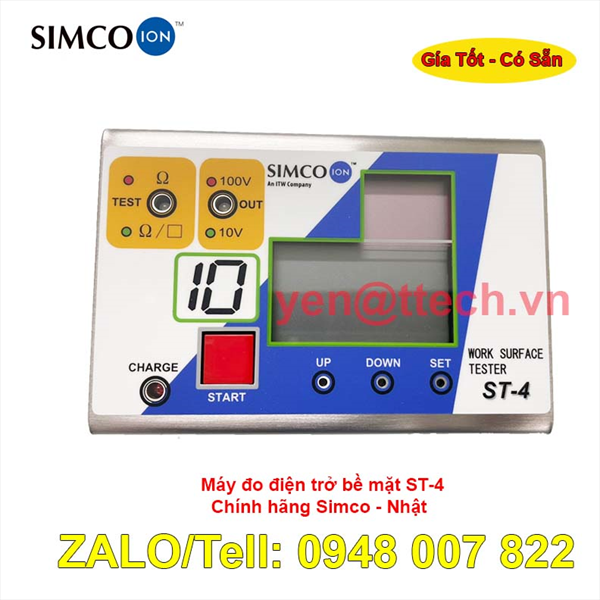

Máy đo điện trở bề mặt Simco ST-4
Hãng Simco - Nhật
Máy đo điện trở Simco ST-4 là thiết bị đo điện trở bề mặt có thể xách tay và dễ vận hành. Điện trở bề mặt có thể được đo đơn giản bằng cách đặt nó lên vật cần đo. Ngoài ra, có thể đo bề mặt của tấm thảm dẫn điện trên đó thiết bị chính được đặt và khả năng chống rò rỉ tiếp đất của nó.
Dải đo 103 đến 1013 (Ω/□ hoặc Ω)
Giá trị điện trở bề mặt có thể được đo trong khoảng 15 giây sau khi nhấn nút
Màn hình LCD Hiển thị số mũ (một chữ số sau dấu thập phân)
Thông số kỹ thuật máy đo điện trờ bề mặt simco ST-4
| Phạm vi đo lường |
10 3 đến 10 13 (Ω / □ hoặc Ω) |
| Chế độ đo lường |
① chế độ đo lường tiêu chuẩn
(Ohm mỗi vuông, bề mặt điện trở suất)
② mat bề mặt - Matte cổng mass giữa chế độ đo kháng
(Ohms, Điện trở Ground)
mã được cung cấp sử dụng
chế độ đo điện trở ③IEC chuẩn
điện IEC tiêu chuẩn (diện tích tiếp xúc và trọng lượng Phương pháp đo bằng phương pháp |
| Màn hình LCD |
Hiển thị chỉ mục (tối đa một chữ số thập phân) Hiển thị
thời gian đo đếm ngược bằng biểu đồ thanh
Hiển thị mức pin |
| Chỉ dẫn LED |
①TEST
xanh LED chiếu sáng: tiêu chuẩn chế độ đo hiển thị
(Ohm mỗi vuông, bề mặt điện trở suất)
Red LED chiếu sáng: Mat - giữa chế độ mặt đất thiết bị đầu cuối đo kháng
(Ohms, Điện trở Ground)
và hiển thị các chế độ đo điện trở tiêu chuẩn IEC
② đo hiển thị điện áp ( 10V, 100 V)
màu xanh lá cây ánh sáng LED: 10V đầu ra
100 V đầu ra: hệ thống đèn LED màu đỏ
ánh sáng LED màu vàng: đo cuối
③CHARGE
đỏ đèn LED lên: trong chỉ báo sạc pin |
| Thời gian đo lường |
15 giây, 30 giây, 60 giây |
| Cài đặt phạm vi |
Có thể thiết lập phạm vi giới hạn trên và dưới cho các giá trị đo được
(có thể cấu hình ở mọi công suất 0,5) |
| Độ chính xác đo lường |
Giá trị hiển thị chỉ mục ± 0.5 (chỉ mục) (ví dụ: 10 8.5 0.5 ) |
| Điện áp đo |
Tự động chuyển đổi điện áp
① 3 đến 6: 10V, 10mA max
② 6 đến 13: 100V, 1mA max |
| Cung cấp điện |
Hệ thống pin tích hợp |
| Thiết bị đầu cuối kết nối bên ngoài |
① Đầu nối cho kết nối điện cực bên ngoài ② Đầu nối cho
kết nối bộ chuyển đổi AC (sạc pin) {USB mini type} |
| Khu vực đo |
50 mm (chiều dài điện cực) × 50 mm (khoảng điện cực) (tại thời điểm đo điện trở bề mặt) |
| Vật liệu điện cực |
Đặc biệt dẫn điện cao su (Khối lượng kháng 0,02 Ω · cm MAX.) |
| Môi trường đo lường |
15 ℃ đến 25 ℃, 60% RH trở xuống |
| Kích thước cơ thể |
114 (W) x 78 (D) x 69 (H) MAX (Mm) |
| Trường hợp vật liệu |
Thép không gỉ |
| Trọng lượng |
Khoảng 700 g mã cơ thể Khoảng 25 g |
| -điện cực đo IEC |
| Kích thước hiển thị |
φ 6,35 mm ± 0,5 mm x 112,7 mm (H) |
| Vật liệu điện cực |
Thép không gỉ |
| Trọng lượng điện cực |
2,5 kg ± 0,25 kg |
| Tiêu chuẩn IEC |
Phù hợp với IEC 61340-2-3 |
| Trạm kết nối |
| Kích thước hiển thị |
100 mm × 70 mm × 29,2 mm |
| Chất liệu |
Phần điện cực: Phần
cách nhiệt bằng thép không gỉ : Teflon · Nylon 66 |
| Thiết bị đầu cuối kết nối bên ngoài |
① Giắc cắm chuối cho kết nối điện cực để đo lường IEC
② Lỗ vít M4
|
